 用途 ： |
ZXK型阻旋式料位開關，被廣泛應用于工業生產過程中物料料位的控制和報警。比如：石化、化肥、建材、冶金、采礦、煤粉、塑料、陶瓷、電力、環保等工業部門。
本開關結構緊湊、體積小、重量輕、輸出接點容量大，工作安全可靠安裝使用維修方便，有耐蝕、耐熱和防塵性能，是一種理想的物料粒位控制儀表。
|
原理： |
本開關的葉片由一低速同步電機驅動。在葉片未觸及物料時同步電機驅動葉片以每分鐘5轉的速度不停地轉動。一旦觸及物料時，葉片的轉動受到阻擋，于是過負載檢測機構動作，便立即發出通斷開關信號，控制給料裝置或報警的同時，切斷電機電源，使電機停止轉動。當物料料位下降后，葉片失去阻擋，過負載檢測機構在彈簧作用下回到原來位置，微動開關也恢復到原來狀態，電機電源被接通，葉片又開始自由轉動。
作為料位下限控制使用時，本開關的動作原理亦同樣如此。
|
主要技術參數 ： |
● 被測物料為干燥的粉狀，顆粒狀
● 物料溫度：250℃
● 供電電原：220VAC 50Hz
● 葉片轉速：5r／min
● 功率消耗：4W
● 輸出接點容量：250VAC 5A
● 安裝形式：螺紋連接G 1 1/2" 或法蘭連接（規格尺寸亦可按用戶要求）
|
探料長度L |
150 |
300 |
400 |
500 |
|
|
L0 |
高溫型 |
375 |
525 |
625 |
725 |
|
常溫型 |
347 |
497 |
597 |
697 |
|
|

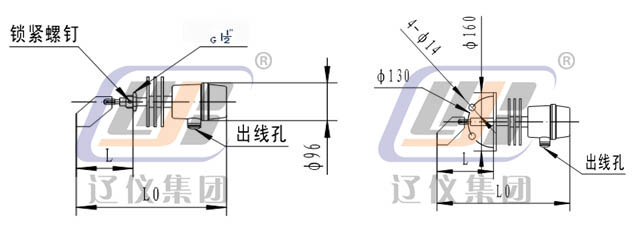

外形結構 ： |
螺紋連接型式 法蘭連接型式
|
原理電路與接線 ： |
|
安裝示意圖： |
安裝位置示意圖
